型號

GWL-1000SSR

電源AC

三相五線380V

最高使用溫度

950度

可長期使用溫度

900度

控制范圍為

80至950度

測溫元件

K熱電偶,測溫范圍0-1320度

發熱元件裝位置

底部

控溫精度

±1度（集成化電路控制，無超調現象）

升溫速率

升溫速率可自由調節，調節范圍：最快升溫速率每分鐘30度（30度/min）、最慢升溫速率每小時1度（1度/h）

發熱元件

高溫等直徑硅碳棒。

爐體

爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，雙色搭配，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、容易清理等優點

爐體結構

電爐爐體采用了風冷雙層爐體結構，風冷導向隔板使?fàn)t殼整體冷風循環，冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化；

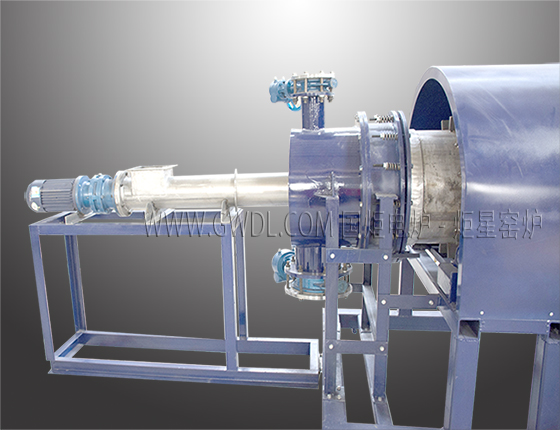

進料口

采用不銹鋼螺旋擠出送料，進料口喂料機直徑150mm長度1800mm

出料口

出料口設計有2300mm的冷卻裝置，出料溫度在50度以下

升降方式

爐管為分體設計采用電動雙絲杠升降，傾斜度可調（1-15度）（升降高度可控制出料速度）

轉速調整

1-50r/min

耐火材料

爐襯使用真空成型高純氧化鋁聚輕材料制作而成，取放物料易碰和載重位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、不裂縫、不掉渣、保溫性能好

保溫材料

采用四層保溫，分別為：氧化鋁纖維棉、氧化鋁纖維板、氧化鋁（多晶）纖維板，輕質保溫磚

爐體外殼溫度

外殼溫度小于45度

保護

采用集成化模塊控制單元，控制精度準，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護

控制

采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，到達控制效果及控制精度。

顯示參數

溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等

按鈕

采用按鈕使用壽命超過100000次，并且?guī)ED指示燈。

多條曲線輸入

30段程序控制功能，可以輸入設定：一條曲線為30段，兩條曲線14段/條，三條曲線9段/條，五條曲線5段/條；可同時輸入多條曲線，使用時可任意調用。

隨機配件

發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副。

保修范圍及期限

電爐免費保修一年，發熱元件不保修（三個月內自然損壞免費更換）

注意事項

1、 為兩不影響電爐的使用壽命，我們建議最大升溫速率和降溫速率為10-20℃/min，（升溫過快發熱元件壽命會縮短）

2、 此電爐沒用真空密封結構，所以不可通入易燃易爆氣體

3、 不建議通入腐蝕性氣體，如果要通入強腐蝕性氣體如S、Na等，請?zhí)崆案嬷?，我們將對爐膛進行特殊處理

4、 儀器應放置在空氣流通，不潮濕的地方。

裝箱清單

電爐一臺，發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，DVD數據光盤一張，說明書一份，合格證一份，驗收報告（出廠檢測報告）一份，銷售送貨單一份。

發貨事項

1、 電爐的包裝為三層包裝，海綿紙包裹后再用塑料薄膜纏繞，再用木箱包裝

2、 國內免費送貨上門（市區內免費送貨）

3、 在電爐運輸過程中出現的任何損壞有我方承擔

4、 物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）。

尺寸

10寸TFT真彩色，

外形尺寸

206W*156H*50D(mm)

分辨率

800*480

背光

LED

功率

5W

重量

1Kg

語言

中文/英文 可隨意切換

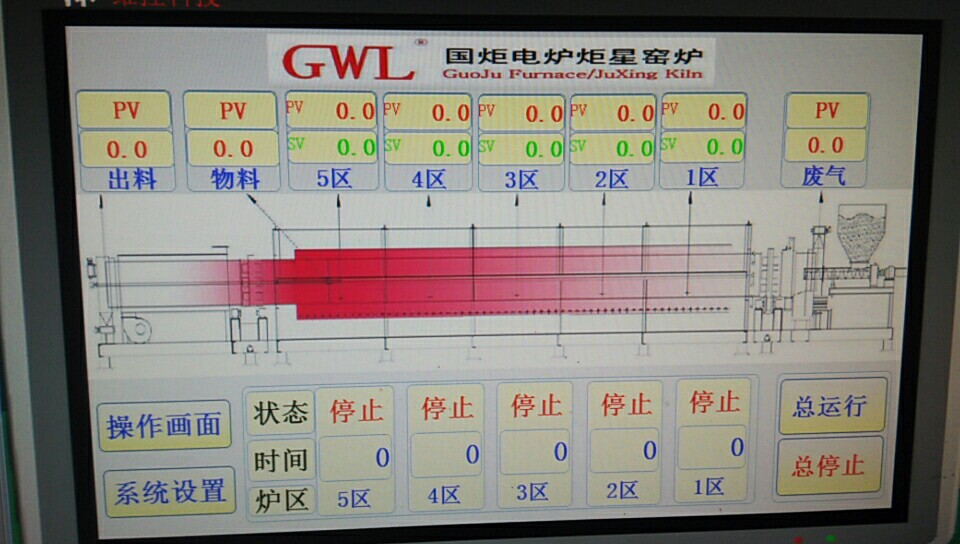

全屏顯示及操作

儀表屏、光柱圖、歷史趨勢、數據報表、報警信息、數據導出、工藝流程、系統管理等

控制對象

溫度、裝料臺進出升降

控制電爐數量

10臺

溫度控制

觸摸屏+高精度集成模塊

啟動升溫

觸摸操作

暫定升溫

觸摸操作

停止升溫

觸摸操作

溫度曲線編制

觸摸操作，每條曲線30段

溫度曲線儲存數量

無限制（每條曲線可中/英文命名）

實時狀態顯示

運行曲線名稱、運行段號、段時間、段運行時間、數字溫度、實時曲線、功率輸出百分百

選擇段號啟動（跨段啟動）

觸摸操作

曲線量程

可調

歷史曲線（圖文）

大約儲存20個月

數據報表（EXCEL）

大約儲存20個月，多點同時顯示（可插入優盤擴展）

歷史曲線、報表記錄（存盤）間隔時間

可調1秒-3600秒，多點同時顯示（可插入優盤擴展）

報警指示

變色（紅色）

報警信息語言

中文顯示（報警時間及事件中文描述）

數據導出接口

USB（支持鼠標）

打印機接口

并口

操作觸摸屏保護

帶密碼設置（其他人無密碼，禁止操作）

通訊端口

RS485

密碼

觸摸屏的操作均可設密碼，參數、工藝的泄露，綜合管理。

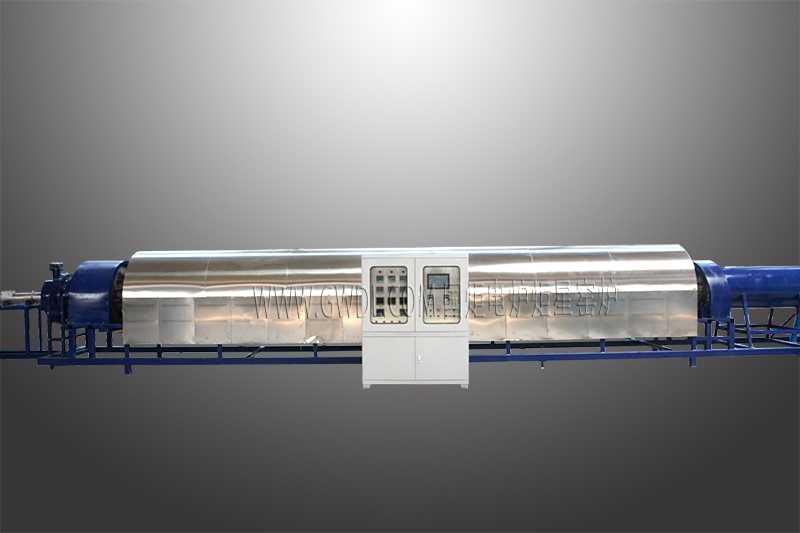

高溫回轉電窯爐

GWL-1000SSR-D500-15000

15000×D500（壁厚10mm）

8.5米

380

180（自調整）
